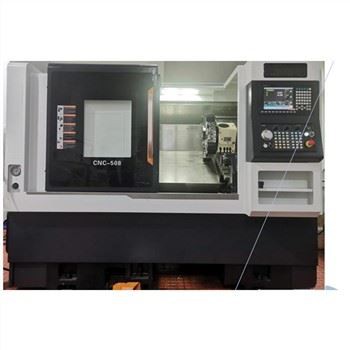

Torneamento e Fresamento CNC

A maior parte do torneamento e fresamento CNC é concluída em um centro de torneamento, e um centro de torneamento geral apenas substitui o porta-ferramenta de torre comum de um torno CNC por um porta-ferramenta de torre com ferramentas motorizadas, e o fuso adiciona uma função de eixo C. Devido às limitações da estrutura do porta-ferramentas da torre e das dimensões externas, o cabeçote motorizado tem pequena potência, baixa velocidade de rotação e não pode instalar ferramentas maiores. Este tipo de centro de torneamento é principalmente para torneamento, e as funções de fresamento e furação são apenas para alguns processamentos auxiliares. Os porta-ferramentas motorizados são caros, fazendo com que o custo dos centros de torneamento permaneça alto. A maioria das combinações econômicas de torneamento e fresamento usa o eixo XZC, que adiciona um eixo C rotativo ao mandril para obter funções básicas de fresamento.

Parâmetro da máquina

Análise das características de diferentes modelos de torneamento e fresamento CNC
1. Modelo QD42
O mandril QD42 modelo Thousand Island é um acessório de baixo custo adequado para processamento geral. Possui pequena força de fixação, mas é simples e conveniente de operar.
2. Modelo QD50
O mandril QD50 Thousand Island possui uma grande força de fixação e é adequado para processamento pesado, como discos de freio, engrenagens e outras peças. Contudo, devido à sua estrutura complexa, a operação é relativamente difícil.
3. Modelo QD63
O mandril QD63 Thousand Island tem uma estrutura forte e grande força de fixação e é adequado para diversas usinagens de precisão. Seu diâmetro máximo de furo redondo chega a 63 mm e possui uma ampla gama de aplicações.
4. Modelo QD80
O mandril QD80 modelo Thousand Island possui cálculo preciso e é adequado para processamento de alta precisão, como peças mecânicas de precisão. Devido à grande força de fixação e alta precisão, o preço é relativamente alto.
5. Modelo QD100
O mandril QD100 Thousand Island tem velocidade rápida e grande força de fixação e é adequado para processar algumas peças grandes e pesadas. Porém, como a operação é relativamente difícil, requer profissionais para operar.
6. Modelo QD125
O mandril QD125 Thousand Island é simples e conveniente de operar, tem força de fixação moderada e é adequado para vários processamentos gerais.
7. Modelo QD160
O mandril QD160 Thousand Island tem boa estabilidade e é adequado para processamento em alta velocidade. O preço é relativamente alto e é adequado para algumas ocasiões que exigem processamento de alta velocidade e alta precisão.

【para concluir】
Como um acessório comumente usado, o mandril Thousand Island possui especificações e modelos muito diversos. O usuário deve escolher de acordo com as necessidades específicas de processamento no momento da compra e estar atento à segurança de funcionamento do aparelho. Espero que este artigo possa ser útil aos leitores.

A tecnologia de torre motorizada é uma das principais tecnologias de torneamento e fresamento CNC. Máquinas-ferramentas compostas de torneamento e fresamento podem processar peças complexas na mesma máquina-ferramenta, combinando torneamento, furação, corte de rosca, corte de ranhura e corte de chaveta. , fresamento lateral (corte de face), perfuração angular (perfuração angular do eixo C), fresamento curvo (corte de came) e outros processamentos são todos concluídos em uma máquina-ferramenta CNC composta de torneamento e fresamento, reduzindo significativamente o processo de produção e as tolerâncias acumuladas. As torres elétricas equipadas com máquinas-ferramentas CNC compostas de torneamento e fresamento geralmente incluem torres de disco, torres quadradas e torres de coroa, e a torre de disco é a mais amplamente utilizada.

Tipos de torres motorizadas

Atualmente, as torres elétricas equipadas com máquinas-ferramentas CNC no mercado estão divididas principalmente em duas correntes. Uma delas é a torre motorizada desenvolvida por fabricantes japoneses de máquinas-ferramenta, que é difícil de aplicar porque não existe um padrão unificado para seu porta-ferramentas. A outra corrente principal é a torre de força desenvolvida pelos fabricantes de torres. Torre motorizada. Atualmente, os maiores fabricantes de torres são todas empresas europeias, como Sauter (Alemanha), Duplomatic (Itália), Baruffa1di (Itália), etc., e a maioria deles segue o sistema alemão de porta-ferramentas VDI no projeto e desenvolvimento de torres. Padrão, porque o "padrão VDI" tem uma grande participação de mercado, os produtos da empresa europeia de fabricação de torres são atualmente os principais no mercado. As torres de ferramentas motorizadas são classificadas de acordo com diferentes fontes de energia, formas de cabeça de corte, acoplamentos de eixo e porta-ferramentas motorizadas:

(1) Fonte de energia (fonte de energia): A fonte de energia refere-se à fonte de energia quando a torre troca de ferramentas. Para se adaptar à tendência de troca rápida de ferramentas, com o aumento da potência de saída do servo motor e da resistência do material, o motor hidráulico é gradualmente substituído pelo servo motor. substituído por motor elétrico.

(2) Tipos de disco de ferramenta: De acordo com o método de processamento, o disco de corte pode ser dividido aproximadamente em um disco de corte axial circular e um disco de corte radial poligonal. O disco de corte axial circular tem melhor rigidez, mas a faixa de interferência da ferramenta é maior e, embora a cabeça de corte radial poligonal seja um pouco menos rígida, ela pode realizar processamento reverso quando combinada com um subfuso. Além disso, existe uma cabeça de corte axial em forma de estrela. Embora nem todos os porta-ferramentas tenham funções de fresamento, a faixa de interferência da ferramenta é muito menor do que a de uma cabeça de corte redonda seca.

(3) Acoplamento do eixo (engrenagem tipo Hirth): O acoplamento do eixo afeta diretamente a precisão da torre de força e a rigidez durante o corte. Pode ser dividido em tipo de duas peças e tipo de três peças. Atualmente, a torre elétrica é do tipo de três peças. Embora a estrutura de três peças seja menos rígida do que a estrutura de duas peças, a estrutura de três peças tem boa resistência à água e a lascas, e a cabeça de corte só precisa girar sem empurrar, o que é benéfico. Redução do tempo de troca de ferramentas e design da torre da ferramenta elétrica.

(4) Porta-ferramenta acionado: O porta-ferramenta acionado também é chamado de "cabeça motorizada". É usado na torre da ferramenta elétrica do centro de torneamento e pode conter brocas, fresas e machos. Pode ser usado no porta-ferramenta acionado. O motor da torre gira para acionar a rotação da ferramenta, e os processos de fresamento, perfuração e rosqueamento podem ser realizados após o giro da peça de trabalho. Peças que anteriormente precisavam ser completadas em tornos, fresadoras e furadeiras podem ser fixadas no centro de torneamento de uma só vez, transformando assim o torno CNC com um porta-ferramenta motorizado em um "centro de usinagem composto de torneamento e fresamento", conhecido como um “centro de viragem”. Pode-se observar que o porta-ferramenta elétrica amplia muito as funções dos tornos CNC. Ao mesmo tempo, o porta-ferramenta acionado serve como uma conexão importante entre a torre da ferramenta acionada e a ferramenta de corte. Desempenha um papel muito importante em todo o sistema de corrente de facas. O desempenho do próprio porta-ferramenta acionado é um fator importante na determinação do efeito de processamento final da peça de trabalho.
