Como um fornecedor experiente de máquinas VMC (Centro de usinagem vertical), tive o privilégio de testemunhar a evolução dos sistemas de alimentação nesses equipamentos notáveis. Os sistemas de alimentação são o coração e a alma das máquinas VMC, ditando com que precisão e eficiência podem operar. Neste blog, vou me aprofundar nos vários tipos de sistemas de alimentação usados em máquinas VMC, suas vantagens e como elas afetam o desempenho geral da máquina.
Sistemas de alimentação de parafuso de bola
Um dos sistemas de alimentação mais comuns usados nas máquinas VMC é o sistema de alimentação de parafuso de bola. Os parafusos da bola são atuadores lineares mecânicos que convertem o movimento de rotação em movimento linear com alta precisão. Eles consistem em um eixo de parafuso, uma porca e uma série de rolamentos de esferas que rolam entre o parafuso e a porca. Esse design reduz significativamente o atrito, permitindo um movimento linear suave e preciso.
A principal vantagem dos sistemas de alimentação para parafusos é sua alta precisão. Eles podem atingir precisão de posicionamento em alguns mícrons, tornando -os ideais para aplicações que requerem tolerâncias apertadas, como fabricação aeroespacial e de componentes médicos. Além disso, os parafusos de bola têm uma alta capacidade de carga de carga, o que significa que eles podem lidar com forças de corte pesadas sem deflexão significativa.
Outro benefício dos sistemas de alimentação de parafuso de bola é sua eficiência. O movimento do rolamento de esferas reduz o atrito, resultando em menos consumo de energia em comparação com outros sistemas de alimentação. Isso não apenas economiza nos custos operacionais, mas também estende a vida útil da máquina.
No entanto, os sistemas de alimentação de parafuso de bola têm algumas limitações. Eles são relativamente caros para fabricar e exigem manutenção regular para garantir o desempenho ideal. Os rolamentos de esferas podem se desgastar com o tempo, o que pode levar a uma diminuição da precisão e um aumento nos níveis de ruído.
Sistemas de alimentação de guia linear
Os sistemas de alimentação de guia linear são outra opção popular para máquinas VMC. Os guias lineares consistem em um trilho e um carro que se move ao longo do trilho. O carro está equipado com elementos rolantes, como bolas ou rolos, que fornecem movimento linear suave e preciso.
Uma das principais vantagens dos sistemas de alimentação de guia linear é sua alta rigidez. Os guias lineares são projetados para suportar cargas altas e forças de corte sem deflexão significativa, o que garante a usinagem estável e precisa. Isso os torna adequados para aplicações de usinagem pesadas, como fabricação automotiva e de moldes.
Os sistemas de alimentação de guia linear também oferecem excelente desempenho dinâmico. Eles podem obter altas taxas de aceleração e desaceleração, permitindo um rápido posicionamento e ciclos de usinagem rápida. Isso melhora a produtividade e reduz o tempo de usinagem.
Além disso, os guias lineares são relativamente fáceis de instalar e manter. Eles são pré-lubrificados e selados, o que reduz a necessidade de manutenção frequente. Os elementos rolantes também foram projetados para ter uma vida útil longa, o que minimiza o tempo de inatividade.
No entanto, os sistemas de alimentação de guia linear são mais caros que os sistemas de alimentação de parafuso de bola. Eles também têm uma capacidade limitada de carga em comparação com alguns outros sistemas de alimentação, o que pode restringir seu uso em determinadas aplicações.
Sistemas de alimentação de rack e pinhão
Os sistemas de alimentação de rack e pinhão são comumente usados em máquinas VMC maiores. Um mecanismo de rack e pinhão consiste em um rack dentado e uma engrenagem de pinhão. A engrenagem do pinhão se mistura com o rack e, à medida que o pinhão gira, ele move o rack linearmente.
Uma das principais vantagens dos sistemas de alimentação de rack e pinhão é o longo comprimento da viagem. Eles podem fornecer movimento linear a uma distância muito maior em comparação com os sistemas de alimentação da guia linear e linear. Isso os torna adequados para usinar grandes peças de trabalho, como construção de navios e componentes de construção.
Os sistemas de alimentação de rack e pinhão também têm uma alta capacidade de carga de carga. Eles podem lidar com forças de corte pesadas e grandes peças de trabalho sem deflexão significativa. Isso os torna ideais para aplicações de usinagem pesadas.
Outro benefício dos sistemas de alimentação de rack e pinhão é sua simplicidade. Eles são relativamente fáceis de projetar e fabricar, o que os torna econômicos. Eles também exigem menos manutenção em comparação com alguns outros sistemas de alimentação.
No entanto, os sistemas de alimentação de rack e pinhão têm algumas limitações. Eles não são tão precisos quanto os sistemas de alimentação da guia linear e linear. A reação entre o rack e o pinhão pode causar uma diminuição na precisão, especialmente durante a usinagem de alta velocidade. Além disso, os sistemas de alimentação de rack e pinhão geram mais ruído e vibração em comparação com outros sistemas de alimentação.
Sistemas de alimentação de acionamento de correia
Às vezes, os sistemas de alimentação de acionamento por correia são usados em máquinas VMC, especialmente para aplicações mais leves. Um sistema de acionamento de correia consiste em um cinto e duas polias. A correia é enrolada em torno das polias e, à medida que uma polia gira, ele dirige o cinto e move a outra polia linearmente.
Uma das principais vantagens dos sistemas de alimentação de acionamento por correia é o seu baixo custo. Eles são relativamente baratos para fabricar e instalar, o que os torna uma opção econômica para pequenas e médias máquinas VMC.
Os sistemas de alimentação de acionamento por correia também oferecem um alto grau de flexibilidade. A correia pode ser facilmente ajustada para alterar a velocidade e a direção do movimento linear. Isso os torna adequados para aplicativos que requerem velocidade variável e controle de direção.
Além disso, os sistemas de alimentação de acionamento por correia são relativamente silenciosos e livres de vibração. Eles geram menos ruído e vibração em comparação com outros sistemas de alimentação, o que melhora o ambiente de trabalho e reduz o risco de danos à máquina.
No entanto, os sistemas de alimentação de acionamento por correia têm algumas limitações. Eles têm uma capacidade limitada de carregamento de carga em comparação com outros sistemas de alimentação, o que significa que eles não são adequados para aplicações de usinagem para serviços pesados. O cinto também pode se esticar com o tempo, o que pode levar a uma diminuição da precisão.
Conclusão
Em conclusão, a escolha do sistema de alimentação para uma máquina VMC depende de vários fatores, incluindo os requisitos de aplicação, o tamanho e o peso da peça de trabalho, a precisão e a precisão desejadas e o orçamento. Cada tipo de sistema de alimentação tem suas próprias vantagens e limitações, e é importante escolher o que melhor atende às suas necessidades específicas.
Em nossa empresa, oferecemos uma ampla gama de máquinas VMC equipadas com diferentes sistemas de alimentação para atender às diversas necessidades de nossos clientes. Esteja você procurando um sistema de alimentação de parafuso de bola de alta precisão para fabricação de componentes aeroespaciais ou um sistema de alimentação de acionamento de correia econômico para usinagem de peças pequenas, temos a solução certa para você.

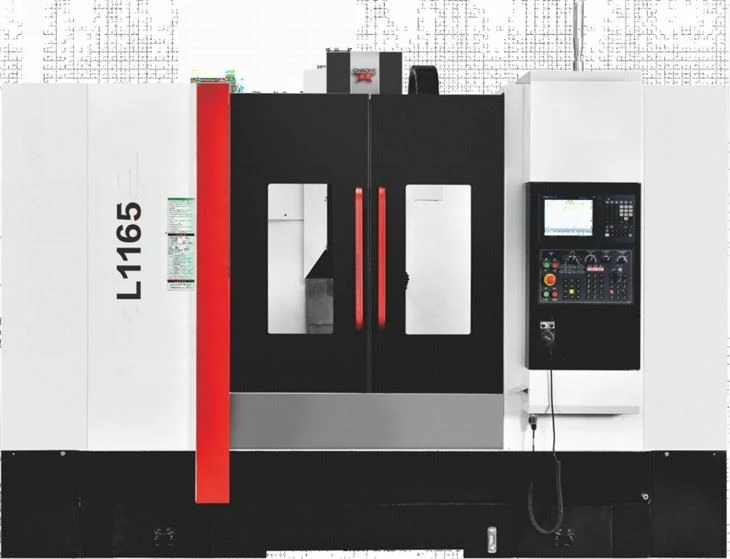

Se você estiver interessado em aprender mais sobre nossas máquinas VMC e os sistemas de alimentação que eles usam, visite nosso site para explorar nossa gama de produtos. Você pode encontrar informações detalhadas sobre o nossoMáquina de moagem CNC GSK 850, Assim,Máquina de moagem CNC acessível, eCentro de usinagem CNC de precisão VMC850.
Estamos sempre felizes em discutir seus requisitos específicos e fornecer conselhos especializados. Entre em contato conosco hoje para iniciar a conversa sobre como nossas máquinas VMC podem ajudá -lo a melhorar sua eficiência e produtividade da usinagem.
Referências
- "Machine Tool Practices", de Roger L. Smith
- "Manual de Programação CNC" de Peter Smid
- "Engenharia e Tecnologia de Manufatura", de S. Kalpakjian e Sr Schmid
